漢德保講解三相反應式步進電機工作原理

2022-04-21 | 文章出處：漢德保 | 人氣：1207

三相反應式步進電機工作原理，反應式步進電機原理由于反應式步進電機工作原理比較簡單。下面先敘述三相反應式步進電機原理。

1、結構：

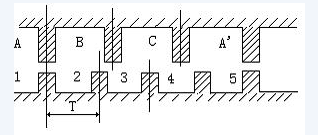

電機轉子均勻分布著很多小齒，定子齒有三個勵磁繞阻，其幾何軸線依次分別與轉子齒軸線錯開。0、1/3て、2/3て,(相鄰兩轉子齒軸線間的距離為齒距以て表示)，即A與齒1相對齊，B與齒2向右錯開1/3て，C與齒3向右錯開2/3て，A'與齒5相對齊，(A'就是A，齒5就是齒1)下面是定轉子的展開圖：

2、旋轉：

如A相通電，B，C相不通電時，由于磁場作用，齒1與A對齊，(轉子不受任何力以下均同)。如B相通電，A，C相不通電時，齒2應與B對齊，此時轉子向右移過1/3て，此時齒3與C偏移為1/3て，齒4與A偏移(て-1/3て)=2/3て。如C相通電，A，B相不通電，齒3應與C對齊，此時轉子又向右移過1/3て，此時齒4與A偏移為1/3て對齊。　如A相通電，B，C相不通電，齒4與A對齊，轉子又向右移過1/3て這樣經過A、B、C、A分別通電狀態，齒4(即齒1前一齒)移到A相，電機轉子向右轉過一個齒距，如果不斷地按A，B，C，A……通電，電機就每步(每脈沖)1/3て,向右旋轉。如按A，C，B，A……通電，電機就反轉。由此可見：電機的位置和速度由導電次數(脈沖數)和頻率成一一對應關系。而方向由導電順序決定。不過，出于對力矩、平穩、噪音及減少角度等方面考慮。往往采用A-AB-B-BC-C-CA-A這種導電狀態，這樣將原來每步1/3て改變為1/6て。甚至于通過二相電流不同的組合，使其1/3て變為1/12て，1/24て，這就是電機細分驅動的基本理論依據。不難推出：電機定子上有m相勵磁繞阻，其軸線分別與轉子齒軸線偏移1/m,2/m……(m-1)/m,1。并且導電按一定的相序電機就能正反轉被控制——這是步進電機旋轉的物理條件。只要符合這一條件我們理論上可以制造任何相的步進電機，出于成本等多方面考慮，市場上一般以二、三、四、五相為多。

3、力矩：

電機一旦通電，在定轉子間將產生磁場(磁通量Ф)當轉子與定子錯開一定角度產生力F與(dФ/dθ)成正比

其磁通量Ф=Br*S Br為磁密，S為導磁面積 F與L*D*Br成正比 L為鐵芯有效長度，D為轉子直徑 Br=N·I/RN·I為勵磁繞阻安匝數(電流乘匝數)R為磁阻。力矩=力*半徑力矩與電機有效體積*安匝數*磁密成正比(只考慮線性狀態)因此，電機有效體積越大，勵磁安匝數越大，定轉子間氣隙越小，電機力矩越大，反之亦然。
