1、絲桿前后往復運動；
2、最大推力120N；
3、簡化結構設計，降低結構成本；
4、機身長度、絲桿長度、導程可根據客戶要求定制；
5、應用于醫療設備、半導體設備、閥門控制、X-Y工作臺、手持式儀器或任何需要精確直線運動的地方。
15817488109
命名規則：
11C3410B1-X-□□□
規格 | 說明 |
11 | 電機外徑：28mm |
C | 電機類型：固定軸式 |
34 | 機身長度：34mm |
10 | 額定電流：1.0A |
B1 | 絲桿代碼 |
□ | 配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
□ | 絲桿長度：□mm |
□□□ | 絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數:
產品型號 | 電壓 | 額定 電流 | 保持 力矩 | 機身長 | 推薦 驅動器 |
11C3410B1-X-□□□ | 2.1V | 1A | 0.06N.m | 34mm | 脈沖型S-224D |
11C4510B1-X-□□□ | 3.7V | 1A | 0.12N.m | 45mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
產品型號 | 絲桿直徑 | 導程 | 步長1.8°（mm） | 斷電自鎖力（N） |
B1 | 4.76mm | 0.6035 | 0.003175 | 100 |
B2 | 1.27 | 0.00635 | 40 | |
B3 | 2.54 | 0.0127 | 10 | |
B4 | 5.08 | 0.0254 | 1 | |
B5 | 10.16 | 0.0508 | 0 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。

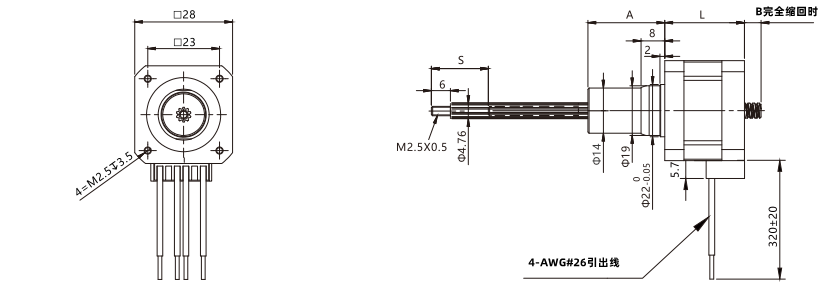

行程參數：
行程S(mm) | 尺寸A(mm) | 尺寸B(mm) | |
L-34 | L-42 | ||
12.7 | 19.8 | 6.5 | 0 |
19.1 | 26.2 | 12.9 | 0 |
25.4 | 32.5 | 19.2 | 5.9 |
31.8 | 38.9 | 25.6 | 12.3 |
38.1 | 45.2 | 31.9 | 18.6 |
50.8 | 57.9 | 44.6 | 31.3 |
63.5 | 70.6 | 57.3 | 44 |
安裝方法：
1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。
2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

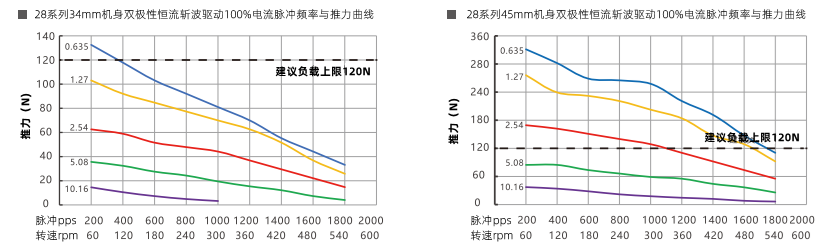

以上曲線是用S-224D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
