1、螺母往復運動；
2、最大推力200N；
3、簡化結構設計，降低結構成本；
4、機身長度、絲桿長度、導程可根據客戶要求定制；
5、應用于醫療設備、半導體設備、閥門控制、X-Y工作臺、手持式儀器或任何需要精確直線運動的地方。
15817488109
命名規則：
14E4715F1-X-□□□
規格 | 說明 |
14 | 電機外徑：35mm |
E | 電機類型：外部驅動式 |
47 | 機身長度：47mm |
15 | 額定電流：1.5A |
F1 | 絲桿代碼 |
X | 配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
□ | 絲桿長度：□mm |
□□□ | 絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數:
產品型號 | 電壓 | 額定 電流 | 保持 力矩 | 機身長 | 推薦 驅動器 |
14E3410F1-X-□□□ | 1.4V | 1.5A | 0.14N.m | 34mm | 脈沖型S-224D |
14E4715F1-X-□□□ | 2.9V | 1.5A | 0.35N.m | 47mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
產品型號 | 絲桿直徑 | 導程 | 步長1.8°（mm） | 斷電自鎖力（N） |
F3 | 6.35mm | 1.27 | 0.00635 | 150 |
F6 | 2.54 | 0.0127 | 40 | |
F10 | 6.35 | 0.03175 | 15 | |
F12 | 12.7 | 0.0635 | 3 | |
F13 | 25.4 | 0.127 | 0 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。
編碼器性能參數
編碼器解析度 | 1000線、2000線可選 |
工作溫度 | -20℃-85℃ |
儲藏溫度 | -40℃-85℃ |
濕度 | RH90%max，非冷凝環境 |
供電電壓 | +5VDC（最大7VDC） |
電流消耗 | 30mA |
極限頻率 | 120KHz |
極限速度 | 6600r/min |
脈沖寬度 | 180±30°e |
相位偏移 | 90±50°e |
最大輸出電流 | 150mA |
信號電平 | 低0V;高+3.5V； 無負載，+3V有負載 |
請注意：
1、絲桿長度及端部加工可按照客戶要求定制；
2、T型絲桿表面可做PTFE涂覆處理；
3、可選消隙螺母；
4、可定制左右雙螺紋絲桿；

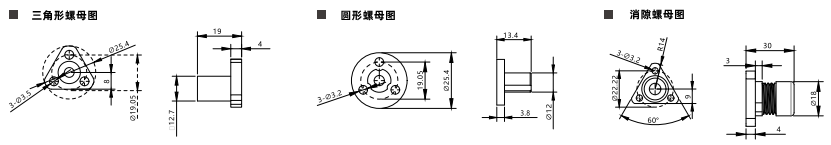

5、螺母材質可定制。

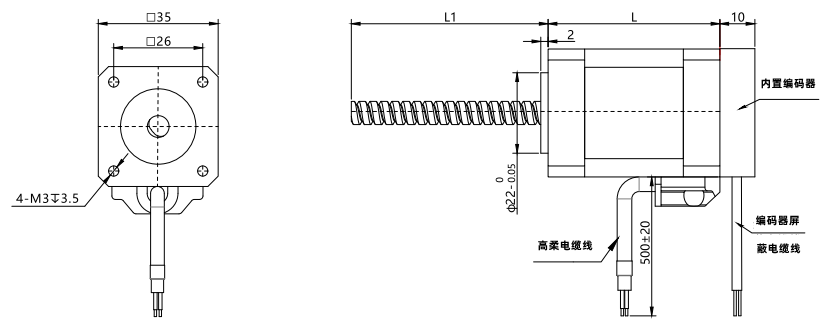

安裝方法：
1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。
2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
