1、絲桿前后往復運動；
2、最大推力300N；
3、簡化結構設計，降低結構成本；
4、機身長度、絲桿長度、導程可根據客戶要求定制；
5、應用于醫療設備、半導體設備、閥門控制、X-Y工作臺、手持式儀器或任何需要精確直線運動的地方。
15817488109
命名規則：
17C3415F1-X-□□□
規格 | 說明 |
17 | 電機外徑：42mm |
C | 電機類型：固定軸式 |
34 | 機身長度：34mm |
15 | 額定電流：1.5A |
F1 | 絲桿代碼 |
□ | 配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
□ | 絲桿長度：□mm |
□□□ | 絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數:
產品型號 | 電壓 | 額定 電流 | 保持 力矩 | 機身長 | 推薦 驅動器 |
17C3415F1-X-□□□ | 2.6V | 1.5A | 0.25N.m | 34mm | 脈沖型S-224D |
17C4015F1-X-□□□ | 3.3V | 1.5A | 0.4N.m | 40mm | |
17C4825F1-X-□□□ | 2V | 2.5A | 0.5N.m | 48mm | |
17C6025F1-X-□□□ | 2.5V | 2.5A | 0.7N.m | 60mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
產品型號 | 絲桿直徑 | 導程（mm） | 步長1.8°（mm） | 斷電自鎖力（N） |
F1 | 6.35mm | 1.27 | 0.00635 | 150 |
F2 | 2.54 | 0.0127 | 40 | |
F3 | 6.35 | 0.03175 | 15 | |
F6 | 12.7 | 0.0635 | 3 | |
F8 | 25.4 | 0.127 | 0 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。絲桿端頭可根據客戶要求加工。電機可選配剎車和編碼器。絲桿長度可定制。

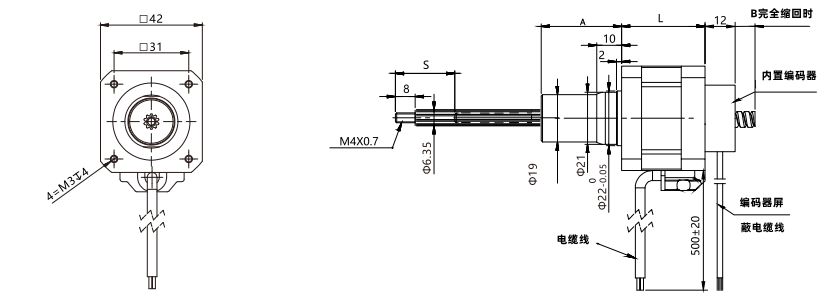

行程參數：
行程S(mm) | 尺寸A(mm) | 尺寸B(mm) | |||
L-34 | L-47 | L-48 | L-40 | ||
12.7 | 20.6 | 6.4 | 0.4 | 0 | 0 |
19.1 | 27 | 12.8 | 6.8 | 0 | 0 |
25.4 | 33.3 | 19.1 | 13.1 | 5.1 | 0 |
31.8 | 39.7 | 25.5 | 19.5 | 11.5 | 0 |
38.1 | 46 | 31.8 | 25.8 | 17.8 | 5.8 |
50.8 | 58.7 | 44.5 | 38.5 | 30.5 | 18.5 |
63.5 | 71.4 | 57.2 | 51.2 | 43.2 | 31.2 |
安裝方法：
1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。
2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
以上曲線是用S-224D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
